【產品說明】

PZ973H、PZ973F、PZ973Y 電動刀型閘閥（刀閘閥）：電動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ973H-10C~16C）、不銹鋼（PZ973F-10P~16P PZ973Y-10P~16P），具有排渣功能的的閘閥。

超短結構長度，節省材料，可使管路系統整體重量大大減輕。占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。配有多回轉式電動裝置，使閥板作上下直線運動，實現遠程控制閥門的打開或關閉。通徑范圍：DN50~DN800，使用溫度：≤ 100℃，應用于污水、造紙、化工、煤炭、制糖等領域，特別適合于造紙行業在管道上作調節與節流使用。

【產品性能參數】

PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
PZ973H-10C	10~16	1.0~1.6	≤ 100	紙漿、污水、煤漿、灰渣水泥混合物
PZ973H-16C
PZ973F-10P
PZ973F-16P
PZ973Y-10P
PZ973Y-16P

返回頁首 ⇑

【產品零部件材料】

PZ973H、PZ973F、PZ973Y 型電動刀型閘閥（刀閘閥）零部件材料

型號	材料
	閥體	閥桿	密封面	填料
PZ973H-10C	WCB	2Cr13	硬質合金、聚四氟乙烯	V型聚四氟乙烯、柔性石墨環
PZ973H-16C
PZ973F-10P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
PZ973F-16P
PZ973Y-10P	CF8 (304)	0Cr18Ni9 (304)
PZ973Y-16P

返回頁首 ⇑

【產品外形及結構尺寸 (PN10)】

PZ973H、PZ973F、PZ973Y (PN10) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)

DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	100	285	4×M16	180
65	46	180	145	120	298	4×M16	180
80	46	195	160	135	315	4×M16	220
100	52	215	180	155	365	8×M16	220
125	56	245	210	185	400	8×M16	230
150	56	280	240	210	475	8×M20	280
200	60	335	295	365	540	8×M20	360
250	68	390	350	320	630	12×M20	360
300	78	440	400	368	780	12×M20	400
350	78	500	460	428	885	16×M20	400
400	102	565	515	482	990	16×M22	400
450	114	615	565	532	1100	20×M22	530
500	127	670	620	585	1200	20×M22	530
600	154	780	725	685	1450	20×M27	600
800	190	1010	950	898	2000	24×M30	680

返回頁首 ⇑

【產品外形及結構尺寸 (PN16)】

PZ973H、PZ973F、PZ973Y (PN16) 型電動刀型閘閥（刀閘閥）外形及結構尺寸 (mm)

DN	L	D	D1	D2	H	z×M	D0
50	43	160	125	99	285	4×M16	180
65	46	185	145	120	295	4×M16	180
80	46	200	160	135	315	8×M16	220
100	52	220	180	155	365	8×M16	220
125	56	250	210	185	400	8×M16	230
150	56	285	240	210	475	8×M20	280
200	60	340	295	265	540	12×M20	360
250	68	405	355	310	630	12×M22	360
300	78	460	410	375	780	12×M22	400
350	78	520	470	435	885	16×M22	400
400	102	580	525	485	990	16×M27	400
450	114	640	585	545	1100	20×M27	530
500	127	715	650	609	1200	20×M30	530
600	154	840	770	720	1450	20×M36	600
800	190	1025	950	898	2000	24×M36	680

返回頁首 ⇑

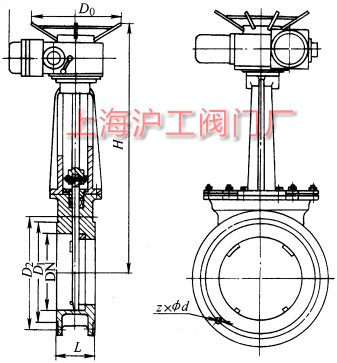

【產品外形及結構尺寸示意圖】
