產品說明
CS17H、CS47H、CS67H 型雙金屬片式疏水閥：內螺紋連接（CS17H）、法蘭連接（CS47H）、承插焊連接（CS67H），雙金屬片結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16~PN40，閥體材料為碳鋼的蒸汽疏水閥。雙金屬片式疏水閥主要用于顯熱加熱的場合，能自動排除低于設定溫度的凝結水，而將高于設定溫度的凝結水保留在閥的入口處，對提高和節約能源起著重要的作用。
產品特點：①雙金屬片式疏水閥采用雙金屬片，能在廣泛壓力范圍不經調整就可使用。②靈敏的熱感應，能連續排水，沒有噪聲，抗腐蝕性強。③體積小，安裝方便，任意角度可安裝。
產品性能參數
| 型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 |
|---|---|---|---|---|
| CS17H-16C CS47H-16C CS67H-16C |
16 | 1.6 | ≤425 | 水、蒸汽 |
| CS17H-25 CS47H-25 CS67H-25 |
25 | 2.5 | ≤425 | 水、蒸汽 |
| CS17H-40 CS47H-40 CS67H-40 |
40 | 4.0 | ≤425 | 水、蒸汽 |
返回頁首 ⇑
產品零部件材料
| 型號 | 閥體材料 |
|---|---|
| CS17H-16C CS47H-16C CS67H-16C |
WCB |
| CS17H-25 CS47H-25 CS67H-25 |
WCB |
| CS17H-40 CS47H-40 CS67H-40 |
WCB |
返回頁首 ⇑
產品外形及結構尺寸
| CS17H-16C CS17H-25 CS17H-40 | CS47H-16C CS47H-25 CS47H-40 | ||||||
|---|---|---|---|---|---|---|---|
| DN | 15 | 20 | 25 | DN | 15 | 20 | 25 |
| L | 100 | 100 | 100 | D | 165 | 165 | |
| H | 116 | 116 | 116 | H | 144 | 148 | 155 |
| 重量/kg | 3.5 | 3.5 | 3.6 | 重量/kg | 5.5 | 6.0 | 6.5 |
返回頁首 ⇑
產品排水量
| 工作壓差/MPa | 0.1 | 0.2 | 0.4 | 0.8 | 1.2 | 1.6 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 過冷度 20℃ 時 | 100 | 130 | 160 | 280 | 350 | 400 | 450 | 500 | 530 | 560 | 580 |
| 過冷度 30℃ 時 | 220 | 280 | 380 | 600 | 750 | 800 | 850 | 900 | 1000 | 1100 | 1200 |
返回頁首 ⇑

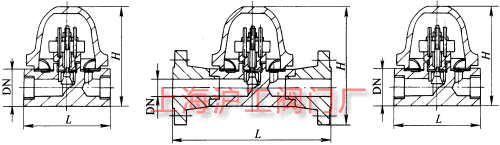

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，CS17H、CS47H、CS67H 型雙金屬片式蒸汽疏水閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
