產品說明

Y43X-10、Y43X-16 型鑄鐵比例式減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為橡膠，公稱壓力 PN10~PN16，閥體材料為鑄鐵的固定比例式減壓閥。

主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10、Y43X-16 型鑄鐵比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。

產品性能參數

Y43X-10、Y43X-16 型鑄鐵比例式減壓閥主要性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Y43X-10	10	1.0	≤90	水、氣
Y43X-16	16	1.6	≤90	水、氣

返回頁首 ⇑

產品零部件材料

Y43X-10、Y43X-16 型鑄鐵比例式減壓閥零部件材料

型號	閥體材料
Y43X-10	鑄鐵
Y43X-16	鑄鐵

返回頁首 ⇑

產品外形及結構尺寸（PN10）

Y43X-10 型鑄鐵比例式減壓閥外形及結構尺寸

比例	DN	D	D1	D2	D3	b	z×ød	A
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×ø14	232
	32	140	100	78	140	18	4×ø18	246
	40	150	110	85	150	18	4×ø18	256
	50	165	125	100	165	20	4×ø18	270
	65	185	145	120	185	20	4×ø18	306
	80	200	160	135	210	22	8×ø18	320
	100	220	180	155	240	24	8×ø18	340
	125	250	210	185	275	26	8×ø18	400
	150	285	240	210	310	28	8×ø22	429
	200	340	295	265	355	28	8×ø22	358
4:1 5:1	25	115	85	65	125	16	4×ø14	232
	32	140	100	78	150	18	4×ø18	246
	40	150	110	85	155	18	4×ø18	256
	50	165	125	100	175	20	4×ø18	270
	65	185	145	120	200	20	4×ø18	306
	80	200	160	135	230	22	8×ø18	320
	100	220	180	155	265	24	8×ø18	340
	125	250	210	185	300	25	8×ø18	400
	150	285	240	210	350	28	8×ø22	419
	200	340	295	265	400	28	8×ø22	458

返回頁首 ⇑

產品外形及結構尺寸（PN16）

Y43X-16 型鑄鐵比例式減壓閥外形及結構尺寸

比例	DN	D	D1	D2	D3	b	z×ød	A
2:1 3:1 5:2 3:2 4:3	25	115	85	65	115	16	4×ø14	232
	32	140	100	78	140	18	4×ø18	246
	40	150	110	85	150	18	4×ø18	256
	50	165	125	100	165	20	4×ø18	270
	65	185	145	120	185	20	4×ø18	306
	80	200	160	135	210	22	8×ø18	320
	100	220	180	155	240	24	8×ø18	340
	125	250	210	185	275	26	8×ø18	400
	150	285	240	210	310	28	8×ø22	429
	200	340	295	265	355	30	12×ø22	358
4:1 5:1	25	115	85	65	125	16	4×ø14	232
	32	140	100	78	150	18	4×ø18	246
	40	150	110	85	155	18	4×ø18	256
	50	165	125	100	175	20	4×ø18	270
	65	185	145	120	200	20	4×ø18	306
	80	200	160	135	230	22	8×ø18	320
	100	220	180	155	265	24	8×ø18	340
	125	250	210	185	300	26	8×ø18	400
	150	285	240	210	350	28	8×ø22	419
	200	340	295	265	400	30	12×ø22	458

返回頁首 ⇑

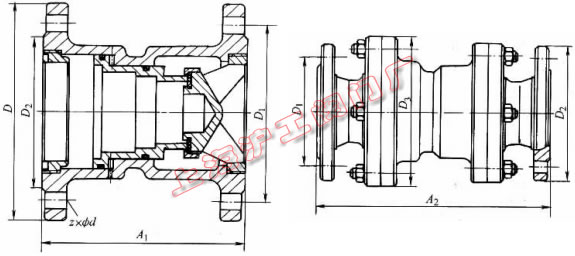

產品外形及結構尺寸示意圖
